發布時間：2009-09-24 20:30:00 閱讀次數：1874
幾天前，有紹興客戶打電話過來說要采購五十幾臺指紋門禁機，指定指紋門禁機的數據通訊是采用RS485方式的，我聽到后感到很驚訝，幾十臺數量的指紋門禁系統采用RS485方式進行聯網，難道系統產品集成商或產品推薦商對門禁系統這么不專業嗎？在如今TCP/IP門禁產品這么普及的市場環境下還推薦用RS485的聯網方式，后來經了解，客戶說是甲方（終端客戶）為了價格便宜才選用RS485方式的指紋門禁系統的。
這個案例給了我很多啟示，的確TCP/IP的組網方式中帶TCP/IP通訊的硬件設備（這里指的硬件設備是指指紋門禁機或AS-MJ系列專業門禁控制器）成本是比RS485組網方式的硬件設備成本高，但RS485組網方式其施工和后期的維護成本方面卻大大高于TCP/IP的組網方式，系統的實用性TCP/IP的組網方式也遠遠優于RS485的組網方式。
那在RS485網絡環境下能不能實現幾十臺指紋門禁機的聯網功能要求呢？答案是可以的，現在就詳細地講解一下RS485網絡環境下多機指紋門禁的布線。
一、RS485布線規范

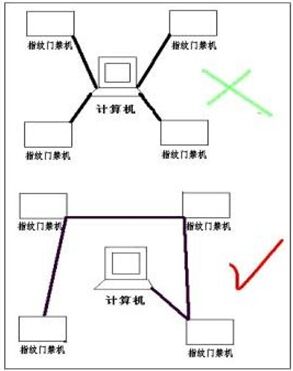

1．指紋門禁機通訊線（指的是指紋門禁機到管理電腦的線）必須采用國際通用的8芯屏蔽雙絞線，這樣可有效防止和屏蔽干擾，線徑大于0.3mm，總線長度不超過1200米，建議在1000米以內，指紋門禁機GND、485-和485＋分別對應連接485轉換器GND、TD(A)和TD(B)，通訊線路采用串聯掛接式連接，手拉手方式，請勿采用星型連接或者局部星型連接（如圖）。
指紋門禁機與管理電腦聯網圖
2．如果指紋門禁機（最后一臺聯網的指紋門禁機）與管理電腦的線路過長（超過1200米或管理電腦檢測不到指紋門禁機），請選用RS485信號放大器，并選用更粗的通訊電纜。RS485信號放大器置于離管理電腦800米遠處，加一個RS485信號放大器理論可實現加遠通訊3000米，但從我們的實際應用來看，由于各類信號耗損，加遠通訊1500米是可以的。在一條線路上不能過多地加載RS485信號放大器，過多地加載信號放大器會使信號失真，在一條線路上最多可加載3個RS485信號放大器。
3．如果線路過長和設備過多，請在最后一臺設備上增加終端電阻（有跳線加載），總線最多可掛接32臺指紋門禁機，如果條件允許，最好在一條線路上布置少于10臺的指紋門禁機。
4．系統中若設備過多，可采用多線路的聯網方式，即采用RS485HUB，將系統中的設備進行分線路組網，這樣每條線路中指紋門禁機的數量盡量控制在10臺以下。若單條線路中的距離過長，可采用加RS485信號放大器的方式組網。
5．電鎖到門禁專用電源的連接線需采用2芯電源線，門禁專用電源到鎖距離不可以超過100米，線徑大于1.0mm。如有需門磁檢測，線則需多布2芯線（可根據現場需要定）。如果輸出12V電源有明顯降壓則可以微調電源電壓到13.6V或單獨給電鎖供電。
6．開門按鈕連接線和門磁連接線需采用2芯電纜線，線徑大于0.3mm。
7．設備用線不得走強電鑿或是強電線管。如因環境所限要平行走線，則要遠離50CM以上。
二、幾個概念的說明
概念一：RS485總線的通訊距離可以達到1200米
其實只是RS485總線結構理論上，在理想環境的前提下才有可能使得傳輸距離達到1200米。一般是指通訊線材優質達標，波特率9600，只有一臺RS485設備才能使得通訊距離達到1200米，而且能通訊并不代表每次通訊都正常。所以通常RS485總線實際穩定的通訊距離遠遠達不到1200米，負載RS485設備多、線材阻抗不合乎標準、線徑過細、轉換器品質不良、設備防雷保護、波特率的加高等等因素都會降低通訊距離。
概念二：RS485總線可以帶128臺設備進行通訊
其實并不是所有RS485轉換器都能夠帶128臺設備的。要根據RS485轉換器內芯片采用的型號和RS485設備芯片采用的型號來判斷的，誰低就誰的，一般RS485芯片負載能力有三個級別：32臺、128臺和256臺。理論上的標稱往往實際上是達不到的，通訊距離越長、波特率越高、線徑越細、線材質量越差、轉換器品質越差、轉換器電能供應不足(無源轉換器)、防雷保護越強這些都會大大降低真實負載數量。
概念三：RS485總線是一種最簡單、最穩定、最成熟的工業總線結構
這種概念是錯誤的，應該是：RS485總線是一種用于設備聯網的經濟型的傳統的工業總線方式。通訊質量是需要根據施工經驗進行測試和調試的，RS485總線雖然簡單，但必須嚴格安照施工規范進行布線。
三、嚴格幾個施工規范
1．485+和485—這兩條數據線一定要互為雙絞。
2．布線一定要布多股屏蔽雙絞線。多股是為了備用，屏蔽是為了出現特殊情況時的調試，雙絞是因為RS485通訊采用差模通訊原理，雙絞的抗干擾性最好。不采用雙絞線，是極端錯誤的。
3．RS485總線一定要采用手牽手式的總線結構，堅決杜絕星型連接和分叉連接。
4．設備供電的交流電及門禁專用電源一定要真實接地，而且接地良好。
5．有很多地方表面上有三角插座，其實根本沒有接地，要小心。接地良好時，可以避免設備被雷擊、浪涌沖擊，靜電累計時，可以配合設備的防雷設計較好地釋放能量，保護RS485總線設備和相關芯片不受傷害。
6．避免和強電走在一起，以免強電對其干擾。

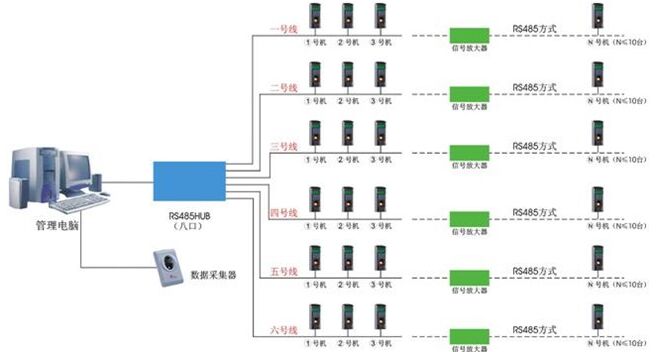

我們再以紹興這個客戶的案例舉例，具體RS485網絡環境下，五十幾臺指紋門禁機的聯網布線圖如下：
