發布時間：2016-09-21 23:20:00 閱讀次數：2416

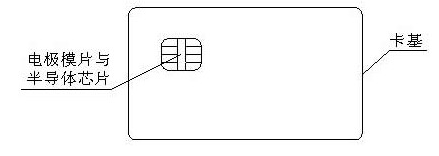

接觸式IC卡實際是由半導體芯片、電極模片和塑料基片三大部分構成，如下圖所示：
半導體芯片：它是IC卡的核心部分，隱藏在電極模片下。在芯片中包括存儲器、譯碼器、接口驅動電路、邏輯加密控制電路甚至CPU等各種功能電路。
電極模片：它是作為半導體各輸入輸出信號引腳與外部設備接觸連接的導電體，它實際是一種精密的印刷電路板（PCB）。IC卡一般有8個觸點，其中有5個有定義，其余3個保留。
塑料基片：即卡基，是半導體芯片和電極模片的載體。根據各生產廠家制卡工藝設備的要求，一般采用PVC、PET和ABS等塑料材料。

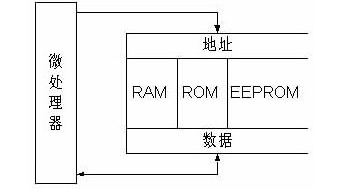

CPU卡的體系結構如下圖所示：
其中ROM用于存儲COS，E2PROM用于存儲用戶數據或一小部分COS，RAM用于在COS運行過程中存儲臨時數據。
