系統背景
*****集團是一家集食品和新型材料研發與生產、商貿與旅游、工業設計與文化創意等二三產業相融合的多元化發展的綜合型集團企業，總部位于浙江省嘉善縣*****路***號，注冊資本2億元。旗下?lián)碛?/span>*****食品有限公司、*****（上海）有限公司、*****食品工業設計（嘉善）有限公司等4個子公司。
為管理需要，需在集團旗下的4個分公司的大門保衛室人行通道處設置感應卡的擺閘通道。所有進出分公司的人員均需刷卡驗證識別，驗證成功后方可通過擺閘通道，杜絕非法通行。根據現場實際勘測*****集團的4個分公司保衛室人行通道處通道寬度均為3.5米。按通道寬度尺寸及客戶需求，計劃在4個分公司的保衛室人行通道處各設置2個擺閘通道。
要求本系統需達到下列要求：
1）所有進出公司的人員進出閘機（擺閘通道）均要刷卡驗證，所有刷卡驗證均要有記錄，系統可查看和管理通道數據及權限。系統也可靈活對離職或調離人員進行權限刪除。即使卡片不收回，也不可以進出通道閘。
2）4個分公司的保衛室人行通道處各設置2個擺閘通道，用于人員、自行車、電動車的通行，要求可進出雙向通行。
3）通道閘系統的通訊方式為B/S架構廣域網傳輸方式，各分公司的進出數據可實時傳輸至服務器管理中心。
4）通道閘系統后臺管理軟件為網絡版，可做到多臺電腦管理，并具有不同的管理權限。*****集團人力行政部門統一管理4個分公司的所有進出數據。其他分公司設置管理員，可以隨時增減本公司人員數據，也可查看本公司員工的進出記錄。
系統概述
隨著Internet的高速發展，以及企事業單位現代化人事管理需求的不斷增加，傳統的通道閘管理系統解決方案已經不再能夠滿足大型企事業單位的管理要求。目前大型企事業單位人事管理所面臨的問題，不再單單是針對人員的管理，逐漸在向員工、通道閘系統設備、卡的方向疊加管理過渡。如何保障企事業單位在使用大量通道閘系統設備和管理眾多員工的同時，對通道閘系統設備，通道閘系統人員進出數據高效、準確的管理，已成為管理人員必須面對的一個管理難題！
本系統正是順應信息技術發展的潮流，以及廣大客戶的需求而開發出的基于B/S架構的通道閘管理系統，這種基于B/S架構的通道閘管理系統必將為企事業的辦公自動化帶來巨大變革。本系統可在局域網、廣域網內實現，方便企事業通道閘系統的異地管理，數據完全實現自動上傳下載，管理人員無須太多干預。
擺閘作為人流/車流（固指自行車/電動車/摩托車，以下同）通道的現代化控制設備（通道阻擋裝置），被廣泛應用于出/入口需要進行控制的地方，如各類企事業單位、建筑工地、智能小區、景區、學校、飯?zhí)谩①e館、博物館、體育館、俱樂部、會所、地鐵、車站、碼頭等場所，用于管理人流/車流并規范人員/車流出入，為出入人員/車輛（固指自行車/電動車/摩托車，以下同）提供文明、有序的通行方式，有效管理人員/車輛進出。擺閘的使用可以使人流/車流有序的通過通道，合理控制人流/車流量，從而有效保證人流/車流井然有序。擺閘符合消防要求，在出現緊急情況時，斷電后擺閘攔阻體（閘擺）會快速打開，形成無障礙通道，保證通道暢通無阻，方便人員及時疏散。
擺閘適用于對通道寬要求比較大的場合，擺閘通道寬的范圍是所有閘機中最大的，一般在550～1000MM之間，某些高端產品可以做到1500MM，適合用于攜帶行李包裹的行人或自行車/電動車/摩托車通行，也可以用作行動不便者專用通道。還適用于對美觀度要求較高的場合。擺閘外觀形態的可塑性是所有閘機中最強的，攔阻體的材料種類豐富，箱體的形態也多樣化，易于設計出非常美觀的造型，因此常用于寫字樓、智能樓宇、會所等高端場合。橋式擺閘相對于三輥閘，增加了行人通行檢測模塊，可以有效檢測通行目標，防尾隨能力較強。閘擺運轉過程中沒有機械碰撞，噪音比較小。
擺閘不能獨立工作，其需與控制單元（包括各類系統控制器和識讀控制一體機等）、前端識讀單元（包括各類指紋識別終端）、管理單元（包括管理電腦、管理軟件和網絡連接設備等）及其它單元設備組成擺閘通道閘系統，才能正常運行、工作，為用戶所用。擺閘與控制器、機箱電源、指紋識別終端、計算機、系統管理軟件等相結合，便構成了指紋擺閘通道門禁出入管理控制系統。
指紋擺閘通道門禁出入管理控制系統（簡稱通道閘系統），具有對門戶出入控制、人員統計管理、人員出入信息次數查詢、員工考勤自動統計、非法闖入報警、監控聯動等多種功能，它主要方便內部人員/車輛有序出入，杜絕外來人員/車輛隨意進出，既方便了內部管理，又增強了內部的安保，從而為用戶提供一個高效和具經濟效益的工作和生活環境。
本系統采用基于B/S架構的廣域網數據傳輸方式，B/S架構建立在廣域網之上，有比C/S更強的適用范圍，不必需要專門的網絡管理環境，只需要數據服務器端具有固定的IP地址即可，考勤/門禁數據可直接由考勤/門禁終端自動實時/定時發送至數據服務器；若網絡中斷，考勤/門禁終端也可脫網保存考勤/門禁數據。
本系統支持脫機、脫網運行，系統在數據服務器出現故障或網絡不通的情況下，仍然能夠正常工作。多個出/入口的場所，可以設置某人可以進出全部的出/入口，也可以限制該人員能進出其中的幾個出/入口。
.jpeg)
系統功能
1、可以樹立大廈的規范化管理形象，提高管理檔次，同時完善內部的管理體制。
2、所有的進出情況在電腦里都有記錄，便于針對具體事情的發生時間進行查詢，落實責任。
3、通道閘系統具有對門戶出入控制、實時監控、保安防盜報警等多種功能，它主要方便內部人員出入，杜絕外來人員隨意進出，既方便了內部管理，又增強了內部的保安，從而為用戶提供一個高效和具經濟效益的工作和生活環境。
4、如果作業人員的感應卡遺失可以在系統內即時掛失，這樣即使其他人撿到了該感應卡也無法進入您的公司、辦公大樓。對于辭職或開除、離開的人員或者離租的人員感應卡采用禁用的方式，該人員以后都無法進入該大廈。
5、脫機、脫網運行：系統具備出現異常情況時的自適應能力，當電腦出現故障或網絡不通的情況下，仍然能夠正常工作，現場通道閘的正常開啟不受影響。例如公司、辦公大樓內發生火災，也可通過軟件的功能強制翼閘門常開，方便人員逃生。
6、智能聯動及報警輸出功能。可實現通道閘系統智能聯動功能，收到消防信號后自動打開閘門便于逃生等功能。本系統具有強大的聯動功能，支持硬件觸發及事件觸發，如門狀態、卡狀態、輸入輸出點和卡號的組合聯動。本設備也具有報警聯動功能，系統控制器具有多組輔助輸入/輸出接口，輔助輸入接口可以連接報警前端設備，可以聯動設置輔助繼電器啟動相關報警設備。例如大廈內剛剛發生了重大的偷竊事件，您估計竊賊現在還在大廈內，您可以通過軟件的功能強制翼閘門常閉，這樣即使授權的持卡人員也無法出門，搜查完畢后，您可以通過軟件恢復系統正常。
7、實時監控、照片顯示、通道狀態顯示功能：可以實時監控翼閘門的狀態和感應卡執卡者的出入狀況，以實時顯示刷卡人預先存儲在電腦里的照片。以便保安人員和本人核對。合法卡的實時記錄以綠色的方式顯示，非法卡的記錄以橙色的方式記錄，報警記錄以紅色的方式顯示，便于提醒保安人員注意。如果加裝視頻門禁設備，還可以在客戶刷卡的時候進行實時的照相和錄像。
8、實時提取功能：用戶可以邊實時監控，邊自動提取控制器內的記錄，刷一條就上傳一條到電腦數據庫里。
9、遠程開門功能：管理員可以在接到指示后，點擊軟件界面上的“遠程開門”按鈕遠程地打開某個通道。遠程開門記錄通過設置也是可以形成記錄的。
10、通道管理軟件附送的考勤及其他功能。
本系統的功能和作用還有好多，具體可參見“系統軟件介紹”。

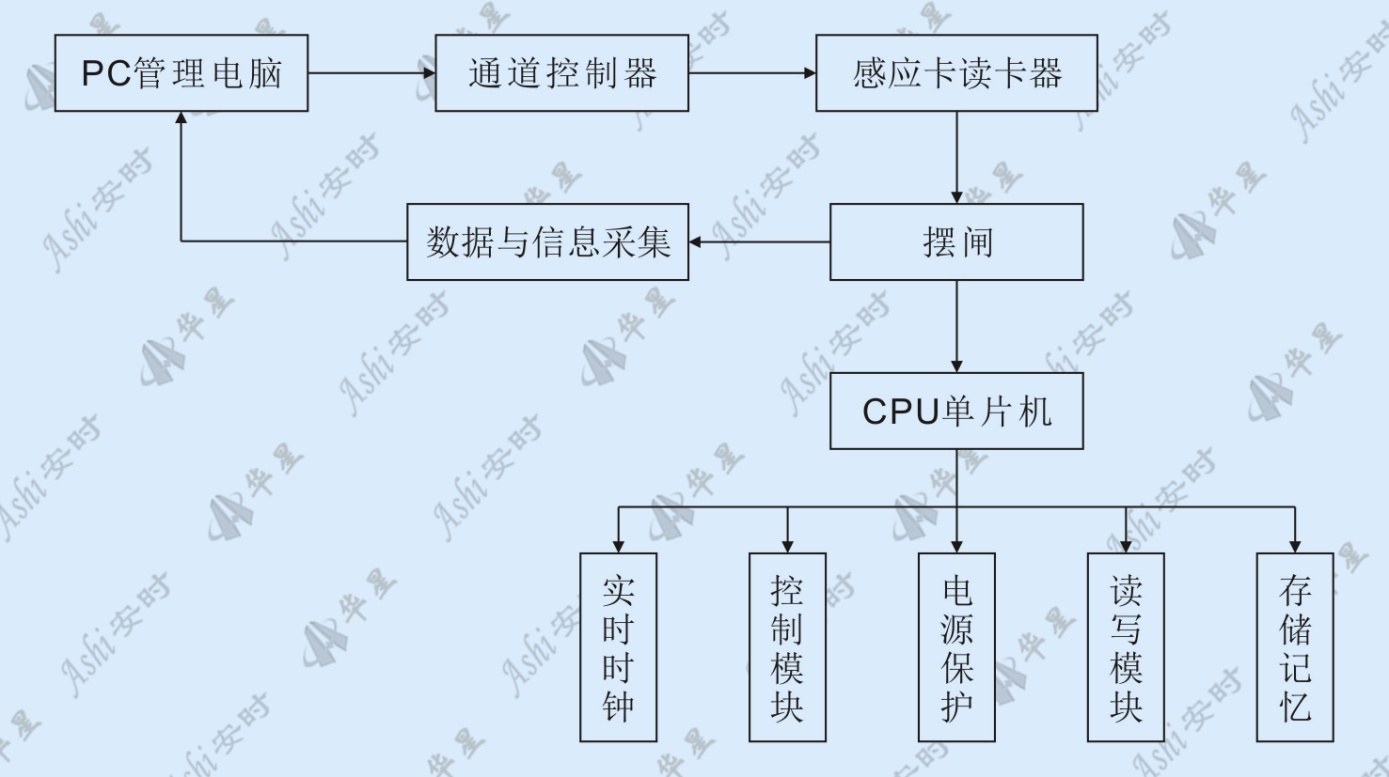

本系統主要由服務器、相關管理電腦、通道系統管理軟件、控制器、機箱電源、讀卡器、擺閘、發卡機和感應IC卡等組成。其系統結構圖如上圖2：
通道系統管理軟件：通過管理電腦對所有單元進行中央管理和監控，進行相應的時鐘、授權、統計管理工作。
控制器：存儲感應卡權限和刷卡記錄，并中央處理所有讀卡器上傳信號，負責和計算機通訊和其他數據存儲器協調，配合管理軟件的智能處理中心。
機箱電源：提供系統運作的電源供應。機箱電源是給控制器和讀卡器供電的專用電源，AC 220V輸入，DC 12V7A輸出。
讀卡器：通過射頻感應原理，識別感應卡內置卡號。
發卡機：對感應IC卡進行授權。
感應IC卡：存儲用戶的不可復制和解密的IC號。
擺閘：設備外形采用不銹鋼板沖壓成型，造型美觀大方、防銹、耐用，并且對外采用標準電氣接口，能方便地將磁卡、條碼卡、感應IC卡等讀卡器或指紋、人臉等生物識別類讀頭集成在本設備上，為出入人員和車輛（固指自行車或電動車）提供文明、有序的通行方式，同時又可杜絕非法人員出入；在出現緊急情況時，可斷電保證通道暢通無阻，方便人員及時疏散。一般情況下，本設備都是配套通道系統集成使用的，可實現人員統計管理、人員出入信息次數查詢、員工考勤自動統計、非法闖入報警、監控聯動等功能。
.jpeg)
|
序號
|
產品名稱
|
規格型號
|
數量
|
單價
|
總額
|
備注說明
|
|
1
|
網絡型門禁控制器
|
|
N臺
|
*****
|
*****
|
|
|
2
|
機箱電源
|
|
N只
|
*****
|
*****
|
|
|
3
|
管理系統軟件
|
|
1套
|
*****
|
*****
|
|
|
4
|
發卡器
|
|
N臺
|
*****
|
*****
|
|
|
5
|
讀卡器
|
|
N只
|
*****
|
*****
|
|
|
6
|
斜角擺閘(單機芯)
|
|
N臺
|
*****
|
*****
|
|
|
7
|
斜角擺閘(雙機芯)
|
N
|
*****
|
*****
|
|
